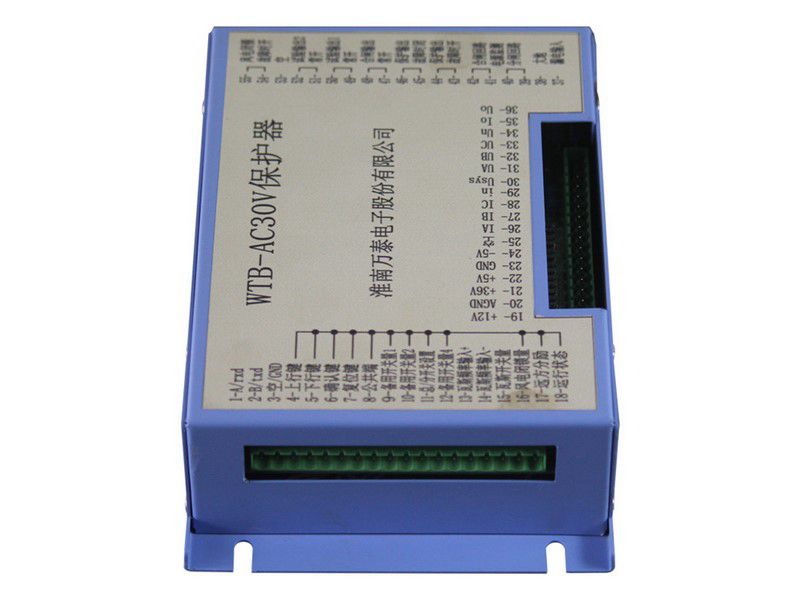

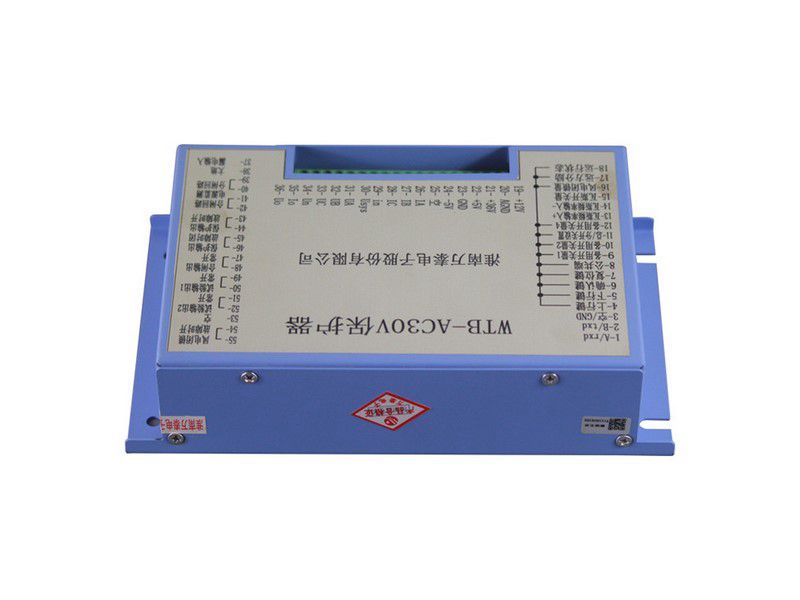

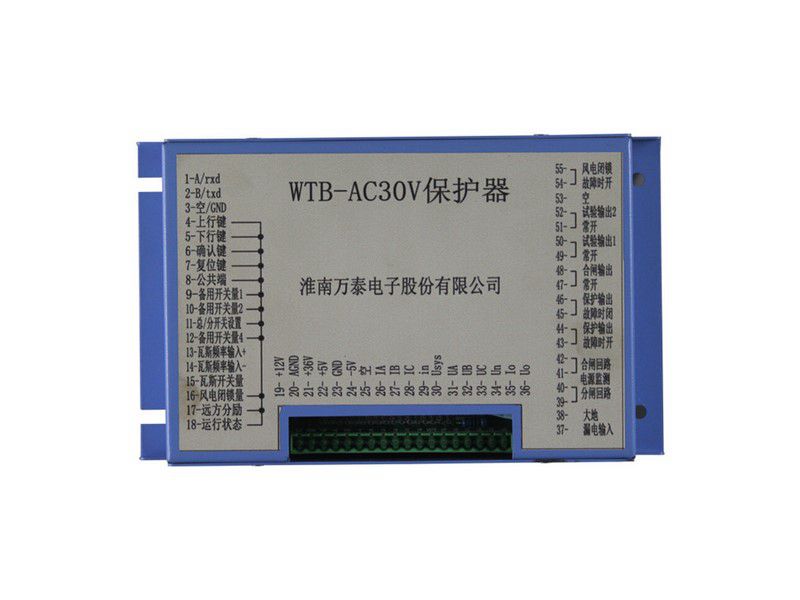

WTB-AC30V保護器_淮南萬泰電子礦用保護裝置

淮南萬泰電子股份有限公司建立于1998年，是一家專注于從事生產經營礦用保護器，礦用電器的生產企業，擁有二十多年的生產經驗，其產品質量有保證，型號種類齊全，部分產品均在濟寧永煤工礦機械有限公司出售，如QBZ智能型風機控制器|QBZ-4F智能保護器|WTB-III型微機保護測控系統|WTJF2-80微機保護測控器|WTJ2-60電磁起動器微機保護測控器|WTB-AC30V保護器等產品.

WTB-AC30V保護器額定電壓為380V、660V、1140V，額定電流至1000A三相中性點不接地的供、變電系統中，作為總開關、分支開關，也可作為大容量電動機不頻繁起動控制之用。當供電電路出現過載、短路、斷相及三相不平衡、漏電時能自動切斷電源。

（1）短路保護：對高壓開關負載側出現短路故障時，進行定時限速斷保護。

（2）過載保護：對高壓開關負載側出現的持續過載，實施反時限保護，對負載側出現的斷續過載，進行能量釋放和累積運算，實施反時限保護。

（3）電纜絕緣保護：對高壓開關負載側使用雙屏蔽電纜的屏蔽芯線、屏蔽地線實行絕緣保護。

（4）電流型漏電保護：對下屬電網現的單相接地故障采用零序電流法，檢漏保護。

（5）功率方向型漏電保護：對下屬電網出現的單相接地故障采用功率方向法，選擇性檢漏保護。

（6）低壓保護：當電網進線電壓低于額定值的65％時采取保護。

技術參數及要求：

額定容量:10kVA

額定電壓:輸入1140V(660V):輸出127V

額定電流:輸入5.1A(8.7A):輸出45A:

接線方式:△/Y

電源額定頻率:50Hz
