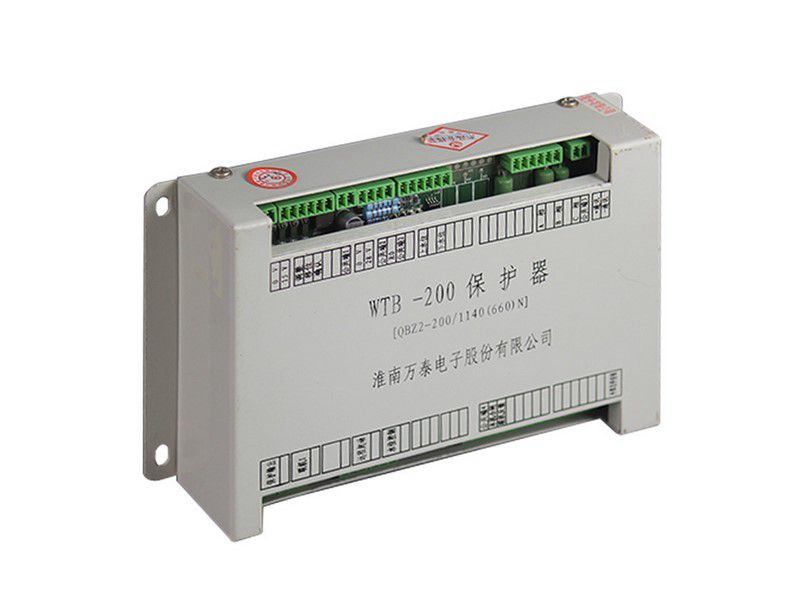

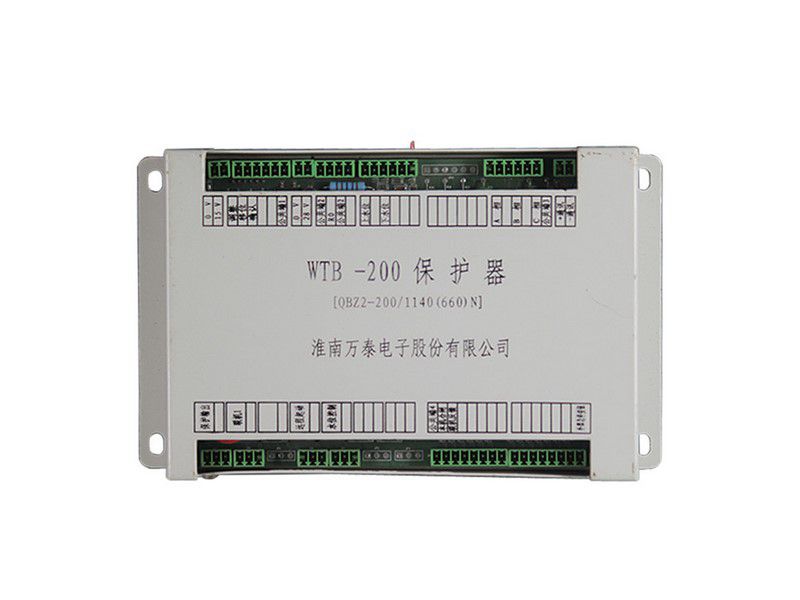

WTB-200保護器_淮南萬泰煤礦用智能開關綜合保護裝置

淮南萬泰電子股份有限公司，是一家從事經營生產高低壓開關柜、變頻器、保護器、線纜的制造、銷售及進出口業務的公司，公司目前已有在售的部分產品均在濟寧永煤工礦機械有限公司經營出售，WTB-200保護器其中之一。

主要技術指標：

3.1.1額定電壓：660V、1140V；

3.1.2額定電流：400A;

3.1.3極限分斷電流：9000A/660V，7500A/1140V;

3.1.4短路保護動作時間：＜100毫秒

WTB-200保護器產品簡介：

1、對饋電開關負載側出現的短路故障,進行定時限速斷保護。

2、對饋電開關負載側出現的持續過載，實施反時限保護并報警。

3、對饋電開關負載側出現的斷續過載，進行能量釋放和積累運算，實施反時 限保護。過載時報警。

4、漏電閉鎖保護 ：對饋電開關負載側負載絕緣電低于100K Ω +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）時均能可靠地實現漏電閉鎖功能。

當電網每相對地電容不大于1UF，能可靠地實現漏電保護與漏電閉鎖保護，當電網每相對地電容為1UF(且無補償)時其動作值符合下表二：主電路額定電壓V 漏電動作電阻整定值KΩ 漏電閉鎖動作電阻整定值KΩ 1KΩ電阻動作時間。
